在當今這個高度依賴電子設備的世界里，印刷電路板（PCB）扮演著無名英雄的角色。然而，即便是這樣精密的組件也面臨著一些棘手的問題，其中之一就是“黑盤現(xiàn)象”。這個問題尤其在需要極端可靠性的領域，如航空電子設備或生命支持系統(tǒng)中顯得尤為關鍵。讓我們一起來揭開黑盤現(xiàn)象的神秘面紗，看看它是如何形成的，為什么會造成麻煩，以及我們能做些什么來防止它。

黑盤現(xiàn)象的由來

黑盤現(xiàn)象實際上是指在PCB的ENIG（化學鎳金）處理過程中出現(xiàn)的一種缺陷。簡單來說，就是在電路板的表面鍍上一層鎳和一層金的過程中，有時會因為某些原因?qū)е洛儗映霈F(xiàn)問題，這些問題最終會影響到電路板上的焊接點。這些焊接點不僅外觀變得不理想，更重要的是它們的功能性可能會大打折扣，增加了設備故障的風險。

成因揭秘

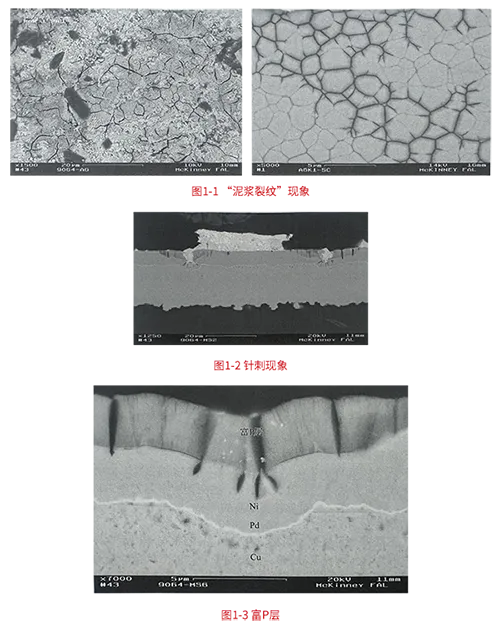

黑盤現(xiàn)象的發(fā)生主要是因為在鍍金過程中，鍍金液中的成分與鎳層發(fā)生了不應有的反應。這種化學反應會使得鎳層受到侵蝕，形成各種形態(tài)的損傷。其中最典型的兩種情況是“泥漿裂紋”和“針刺狀腐蝕溝槽”。

泥漿裂紋：想象一下，當你在一片干涸的土地上行走時，腳下那龜裂的地面——黑盤現(xiàn)象中的鎳層就是這樣的狀態(tài)。這種裂紋表明鎳層受到了嚴重的腐蝕。

針刺狀腐蝕溝槽：如果把電路板切片放大觀察，你會發(fā)現(xiàn)鎳層內(nèi)部存在著一些像針一樣尖銳的小溝槽。這些溝槽的存在會進一步削弱焊接點的結構強度。

另外，黑盤現(xiàn)象還伴隨著一個叫做“富磷層”的現(xiàn)象。當鍍層中含有過多的磷時，這層物質(zhì)會影響焊接點的導電性和機械強度，使其更容易發(fā)生故障。

影響焊接點的可靠性

黑盤現(xiàn)象最直接的影響就是它會降低焊接點的可靠性。有時候，盡管焊接點從表面上看似乎完好無損，但內(nèi)部卻早已“傷痕累累”。當電路板承受外力或是在惡劣環(huán)境中工作時，這些隱藏的問題就會顯現(xiàn)出來，導致連接中斷或其他類型的故障。

如何應對黑盤現(xiàn)象？

面對黑盤現(xiàn)象帶來的挑戰(zhàn)，我們可以采取多種措施來預防和控制它：

改進ENIG工藝：通過調(diào)整鍍金液的配方和優(yōu)化電鍍過程中的參數(shù)設置，可以有效減少鎳層被侵蝕的情況。

選擇替代材料：對于那些對可靠性要求特別高的應用，可以考慮使用其他類型的表面處理材料，如銀或錫，它們可能提供更好的性能。

強化質(zhì)量檢查：在生產(chǎn)線上加強質(zhì)量控制，定期進行檢查，以便盡早發(fā)現(xiàn)并糾正黑盤現(xiàn)象。

設計上的考慮：在設計階段就考慮到如何增強焊接點的穩(wěn)定性，比如適當調(diào)整焊盤的位置或者增加焊點的數(shù)量，都可以幫助提高電路板的整體可靠性。

總而言之，雖然黑盤現(xiàn)象給PCB帶來了不小的挑戰(zhàn)，但是通過不斷的技術進步和嚴格的質(zhì)量管理，我們完全有能力將其影響降到最低，確保電子產(chǎn)品的穩(wěn)定性和耐用性。
